結構

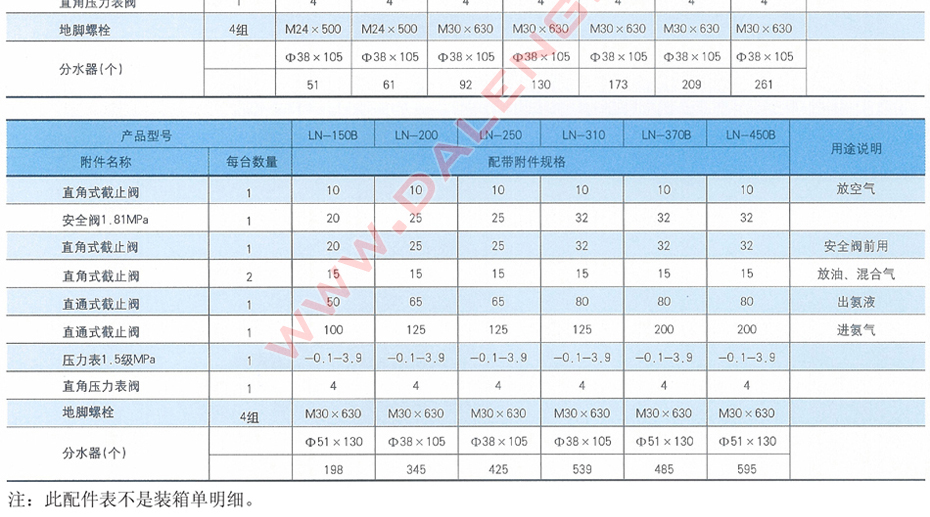

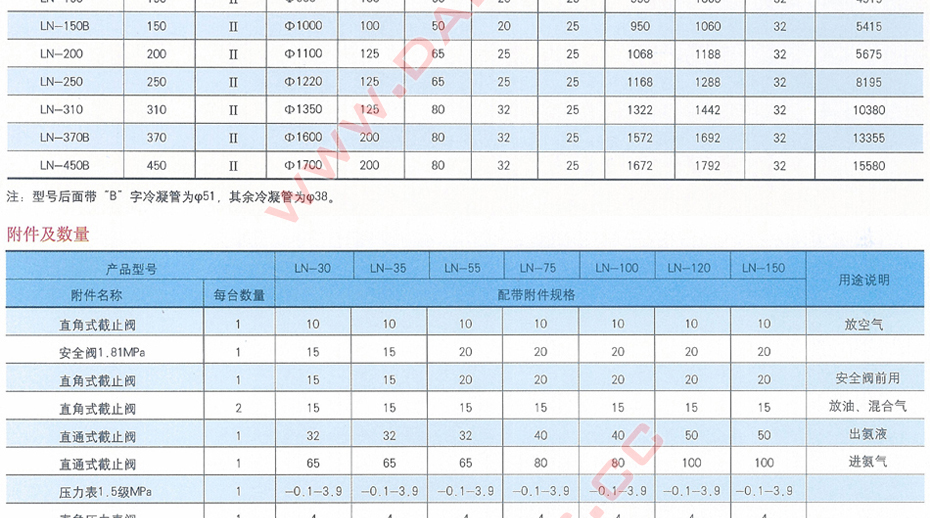

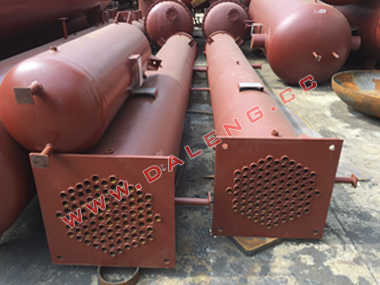

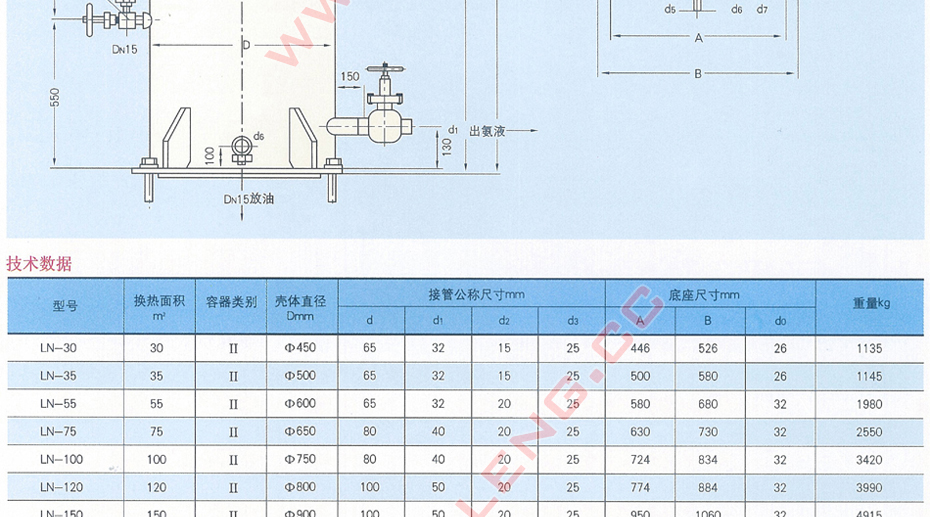

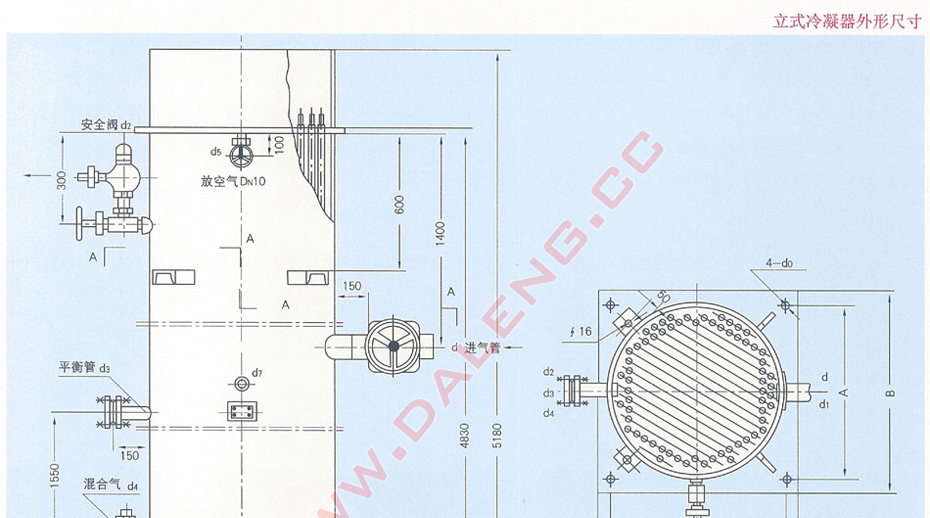

立式殼管式熱交換器。圓筒形殼體上端與一圓形管板，下部與一方形管板焊接成一體，下管板兼起支座的作用。在兩管板間裝有傳熱管(無縫鋼管) ，管與管板間是以焊接方式連接。上管板的上方設有配水槽。傳熱管上口均裝有一個帶斜槽的分水器，使水通過斜槽的分水器，使水通過斜槽形成螺旋狀水流沿管內壁流下，以提高傳熱效果。在殼體的2/3 高度上設有進氣管，將氣態制冷劑引到管殼之間的空間。在距下管板有一小距離處設有出液管。底部還設有放油管。在距底部550 毫米處設有不凝性氣體放出接管。在殼體頂部設有放空氣閥門，上部還有安全閥，中部裝有壓力表。
特點
立式冷凝器占地面積小，一般設在室外的循環水槽(池)之上。清洗方便，對于水質要求不高，但水源的水量應充足，循環水量較大。它適用于水源充足，水質較差地區。
設計壓力與試驗壓力
試驗壓力:水壓試驗: 2.5Mpa 、氣密試驗: 2Mpa
設計壓力: 2Mpa
|
|
