結構
由蒸發管組與風機裝于以薄鋼板制成的箱體內所組成。箱體底部是一個水箱，蒸發管組置于箱內上部，箱的頂部裝有風機。低壓氨液由管組下部進入蒸發管組，蒸氣由管組上方出氣口排出。在管組上方是沖霜水管組，底部水箱則為收集沖霜水及融化冰水之用。水箱底部設有排出管。蒸發管組可由繞片管或串片管制成。
特點
蒸發管組內低壓液態制冷工質吸收管外空氣的熱量而汽化，在風機的作用下，使空氣被強制通過蒸發管組，從而達到降低空氣冷卻器周圍空間溫度的目的。由于冷庫內使用空氣冷卻器，使安裝簡單，便于操作維護，故安裝及維修費用較低。

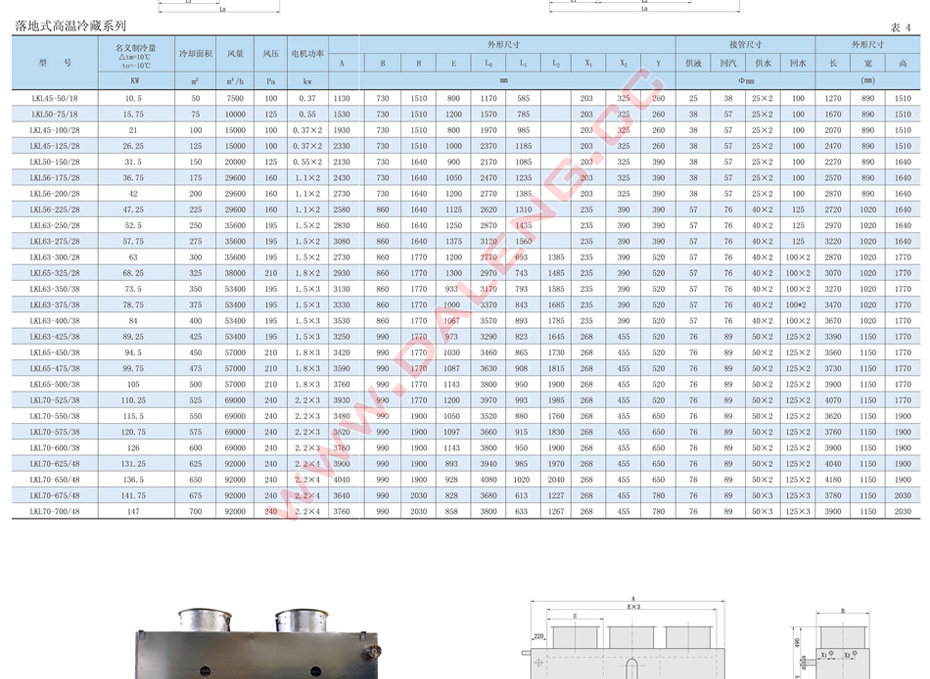

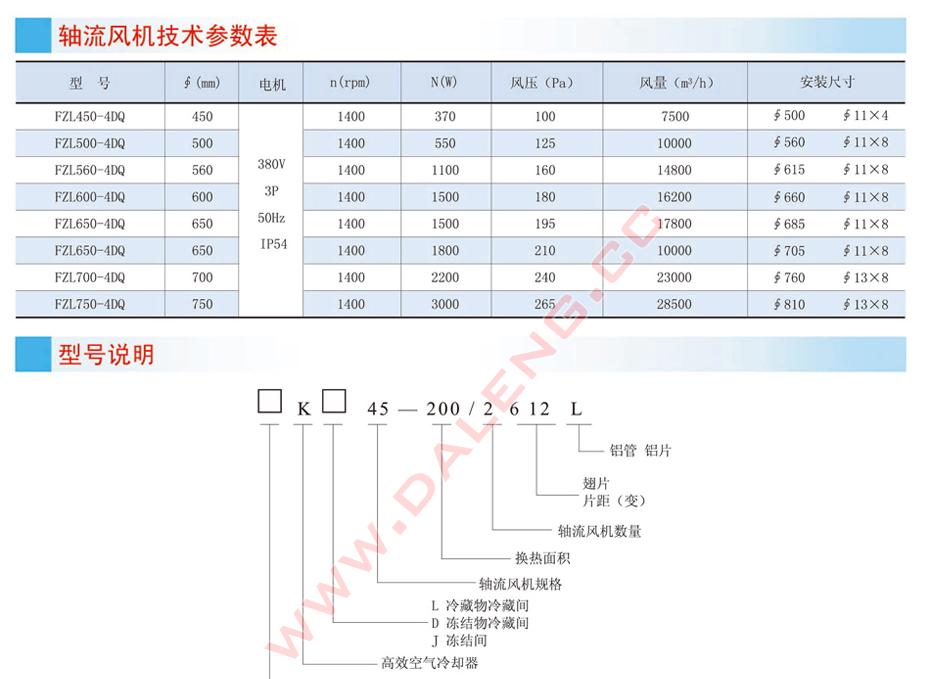

① KLL 、DLL一一一一一一用于冷卻物冷藏間:

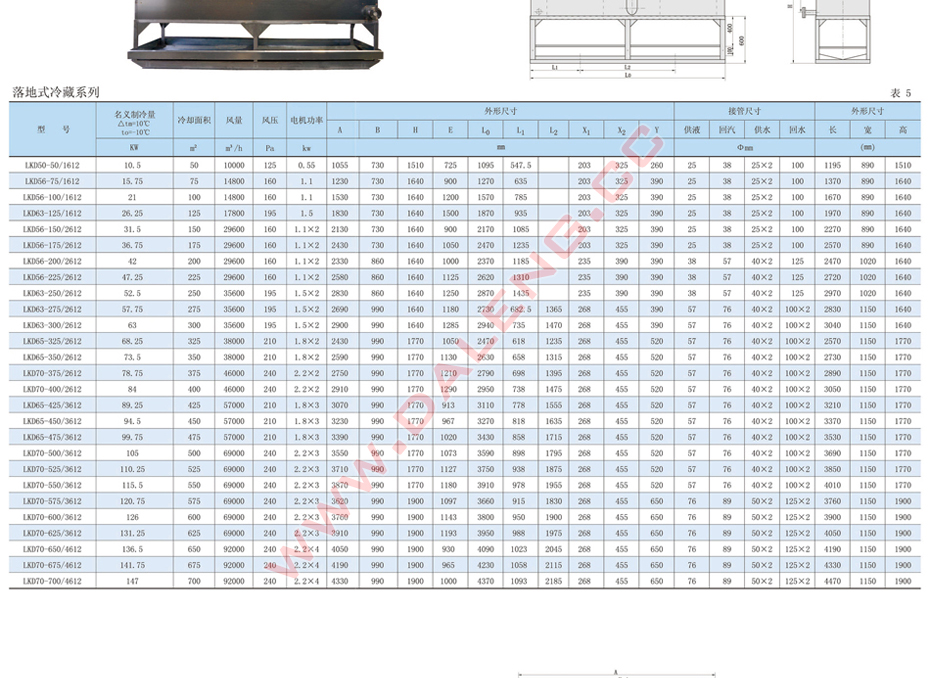

② KLD 、DLD一一一一用于凍結物冷藏問;

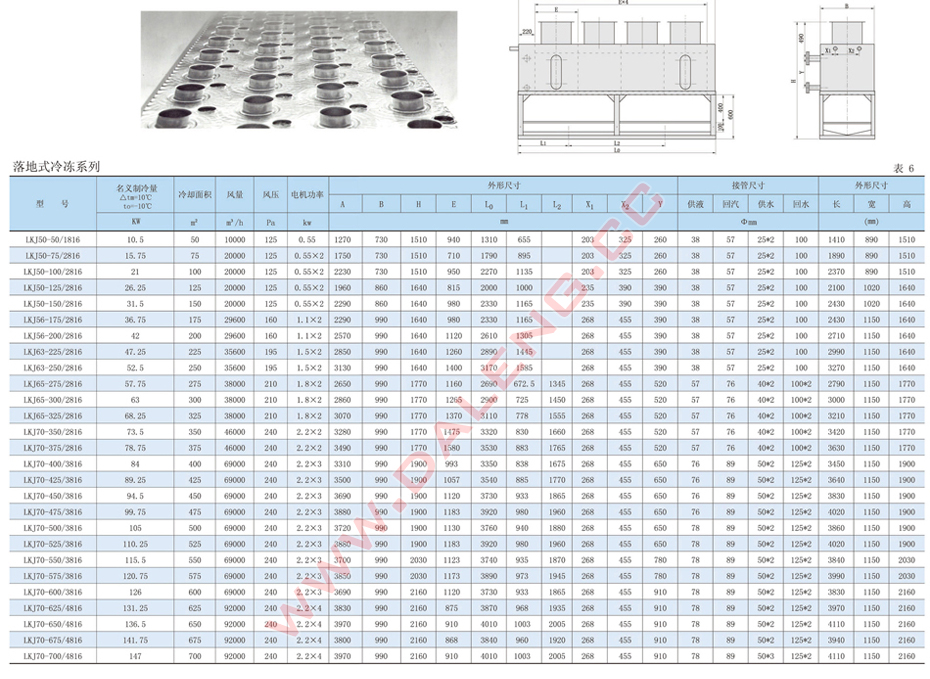

③ KLJ 、DLJ--一一一用于凍結間
設計壓力與試驗壓力
試驗壓力:水壓試驗: 2.4Mpa
氣密試驗: 1.6Mpa
設計壓力: 1.6Mpa
|
|
